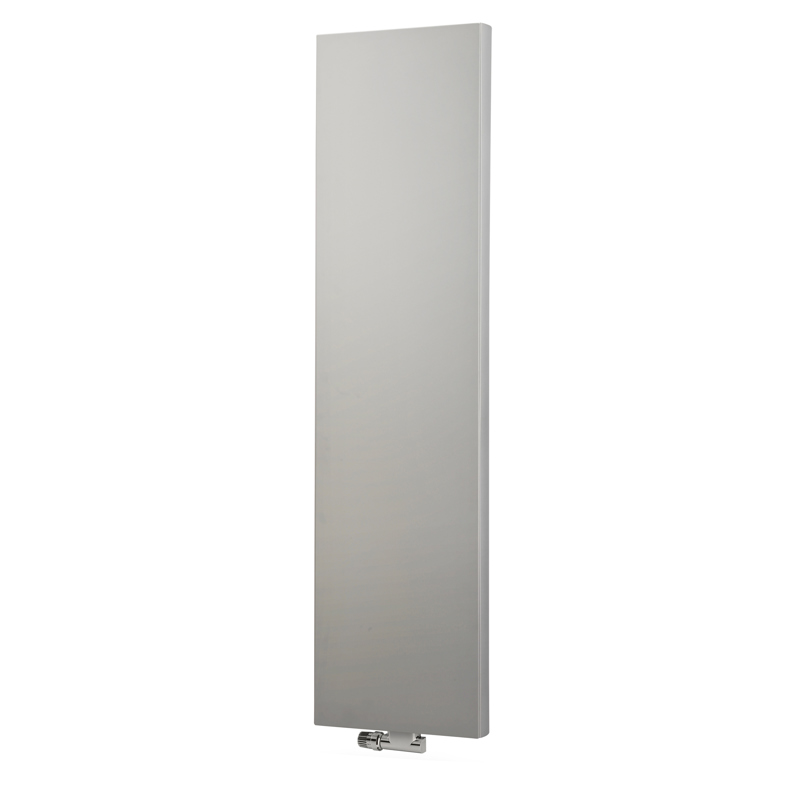

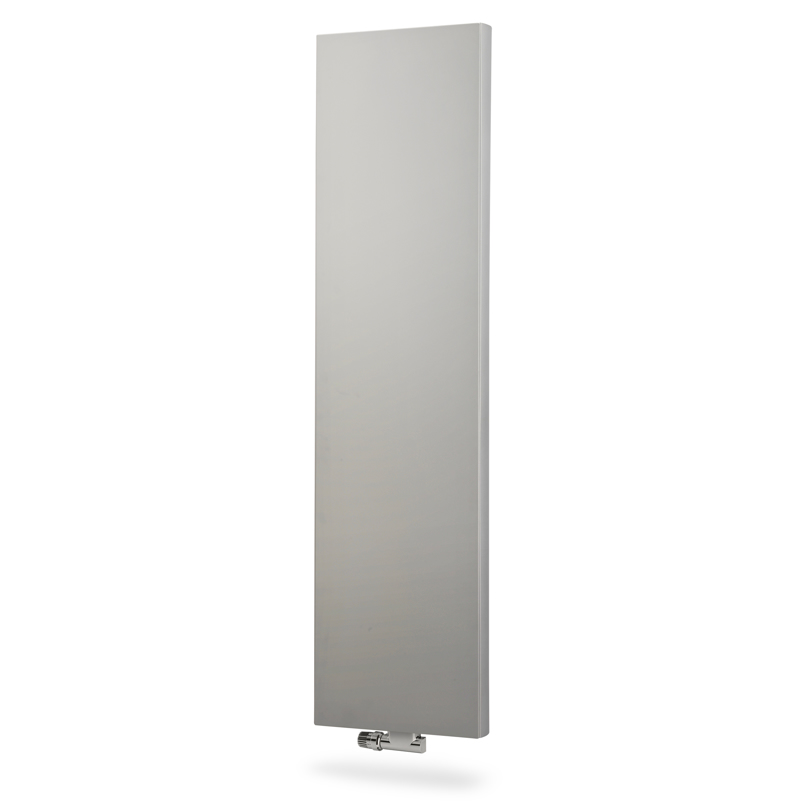

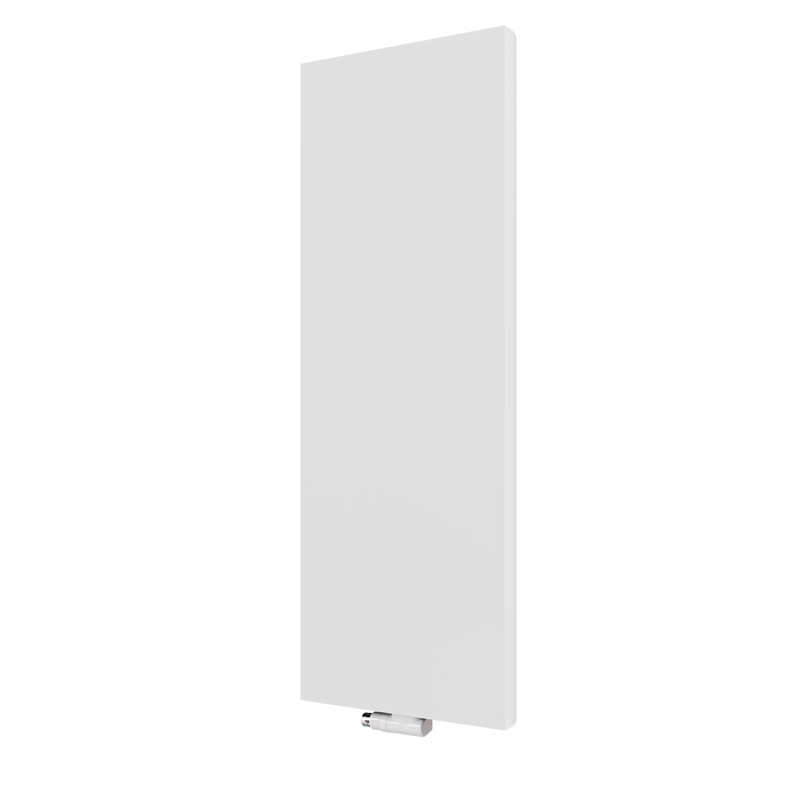

Kos V

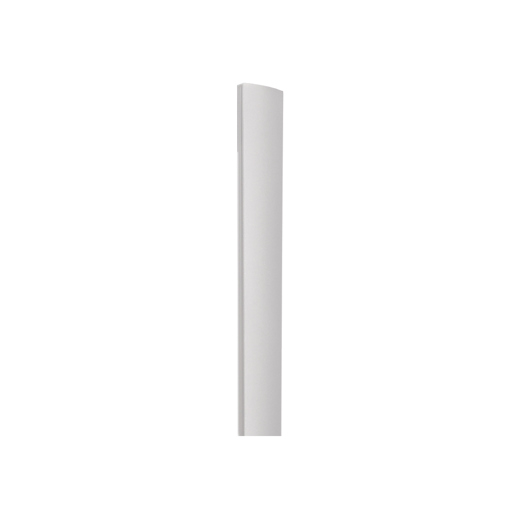

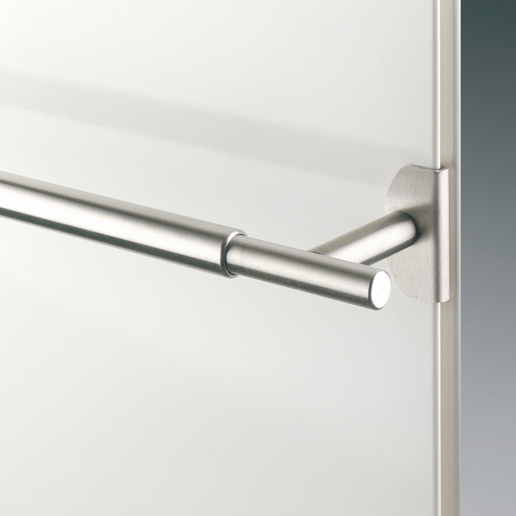

Der Kos V hat eine plane Frontfläche, wodurch der Eindruck zeitloser Eleganz entsteht. Die leicht gebogenen abgerundeten Seitenabdeckungen garantieren, dass die Linienführung von allen Seiten harmonisch wirkt. Wie andere vertikale Einrichtungselemente soll das Design nicht nur ein Gefühl der Höhe vermitteln, sondern auch eine starke Wärmequelle in Räumen sein, in denen die Wandfläche knapp bemessen ist. Der Kos V ist in einer Vielzahl unterschiedlicher Farben erhältlich, darunter auch in Edelstahl. In Bad oder Küche kann die hochwertige Handtuchstange aus massivem Edelstahl (Sonderzubehör) den Designheizkörper zusätzlich aufwerten. Die Ausführung ist standardmäßig in weiß - RAL 9016.
Technische Daten | |
Max. Betriebstemperatur [°C] | 110 |
Zulassungen | EN442; EN10130 |
Anschlüsse | 6 x G 1/2 |
Betriebsdruck [bar] | PN6 |
Material | Kaltgewalztes Stahlblech |
Standardfarbe | Weiß RAL 9016 |
Typ | 21; 22 |
Höhen [mm] | 1500; 1800; 1950; 2100 |
Längen [mm] | 320; 470; 620; 770 |
Mittenanschluss ETIM MO
Anschlusszeichnung
ETIM 45 Vertikaler Anschluss
ETIM Vertikaler Anschluss von oben, Vorlauf links, Rücklauf rechts
montagefertig inklusive Befestigung gemäß VDI 6036, AK 3, Schrauben und Dübel sowie Blind- und Entlüftungsstopfen
Designheizkörper Kos V
Designheizkörper Kos V, ausgeführt als Vertikalheizkörper mit planer, glatter Frontfläche und geschlossener Seitenverkleidung, Frontfläche und Seitenverkleidung doppelseitig verzinkt, Ausführung als Typ 21 mit zwei wasserführenden Platten mit einer Lage Konvektionsblech oder als Typ 22 mit zwei wasserführenden Platten und zwei Lagen Konvektorblech;
Lieferung in Standardfarbe RAL 9016 mit hoch korrosionsbeständiger elektrophoretischer Grundierung und Pulver-Einbrennlackierung, Beschichtung entsprechend DIN 55900;
montagefertig inklusive Befestigung, Schrauben und Dübel, Mittenanschluss 2 x G 1/2“ IG (50 mm) für Vorlauf- und Rücklaufanschluss an die Warmwasserheizungsanlage von unten, plus zusätzlich 2 Anschlüsse G 1/2“ IG seitlich, jeweils nach oben und unten, Lieferung inklusive Blind- und Entlüftungsstopfen;
Heizkörperleistung gemessen und registriert nach DIN EN 442;
Konstruktion entsprechend den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der
gesetzlichen Unfallversicherer (GUV);
Heizkörper im stabilen Karton mit Eckenschutz verpackt und in Folie eingeschweißt
Liefernachweis: PG Germany GmbH ∙ Lierestraße 68 · 38690 Goslar
Telefon (0 53 24) 8 08-0 · Telefax (0 53 24) 8 08-999
Stück Typ: 21, Designheizkörper Kos V - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren
Stück Typ: 22, Designheizkörper Kos V - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren
Für Purmo Heizkörper wird für einen Zeitraum von 10 Jahren* ab Kaufdatum eine Garantie auf alle Herstellungsfehler gewährt, wenn sie unter normalen Bedingungen und als geschlossene warmwasserbasierte Heizsysteme verwendet werden. Die Garantie gilt nicht für Defekte, die durch Installations- oder Handhabungsfehler, unsachgemäßen Gebrauch oder externe Faktoren wie Wasserqualität oder sauerstoffdurchlässige Rohre verursacht wurden.
Für Fußbodenheizungsprodukte und Rohrleitungselemente wird bei fachgerechter Verarbeitung und Betrieb eine Garantie von 10 Jahren für alle Flächenheizungs-Komponenten (außer elektrischen und elektronischen Komponenten) gewährt. Für das PexPenta Heizrohr erhalten Sie eine Garantie von 30 Jahren und für alle elektrischen und elektronischen Komponenten von 2 Jahren.

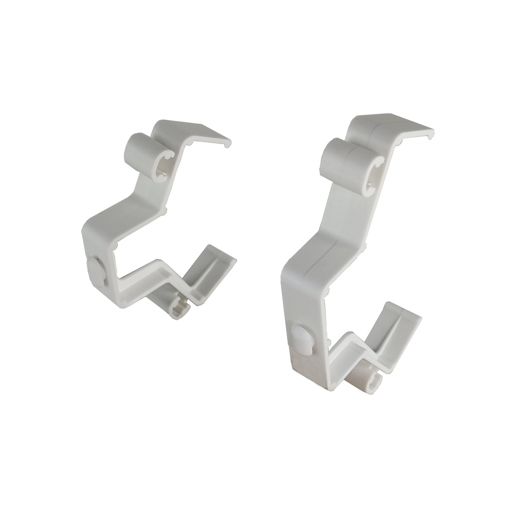

* 6 Jahre für verzinkte Heizkörper und 2 Jahre für alle elektronischen und elektrischen Komponenten und Ersatzteile, die separat verkauft werden (Seitenabdeckungen, obere Gitter, Kunststoffklammern, Stopfen, Entlüftungsstopfen, Befestigungsteile).
