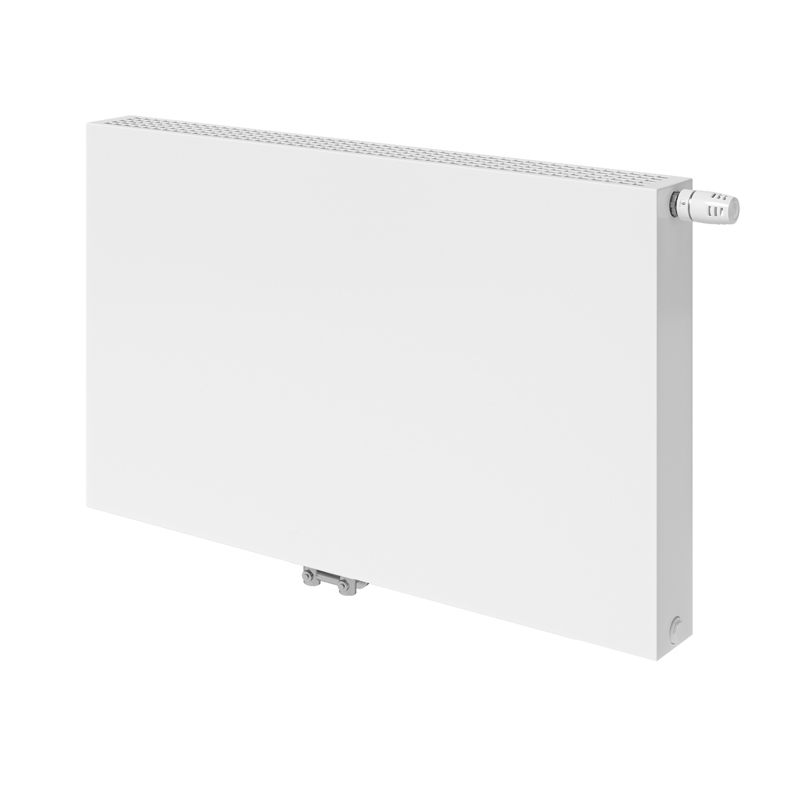

Tinos H Flex
Der Tinos H Flex ist ein dekorativer Planheizkörper mit maximaler Flexibilität und einem auffallend minimalistischen Design. Die elegante Designabdeckung mit geraden, umlaufenden und fugenlosen Seitenabschlüssen und die Frontansicht des Heizkörpers weisen eine ausgeprägte Quaderform auf, die sich durch gerade Linien, klare Kanten und glatte Oberflächen auszeichnet.
Der Tinos H Flex ist mit einem 2 x 1/2"- Mittenanschluss und einem voreingestellten Ventileinsatz ausgestattet, der eine freie Wahl der Ventilposition ermöglicht. Das heißt, der Thermostatkopf kann entweder rechts oder links montiert werden.
Erhältlich in über 33 Größen und 72 verschiedenen Farben.
Es gilt eine 10-jährige Garantie.
| Technische Daten | |
| Max. Betriebstemperatur [°C] | 110 |
| Anschlüsse | 2 x G 1/2 |
| Betriebsdruck [bar] | PN10 |
| Material | Stahl |
| Standardfarbe | Weiß RAL 9016 |
| Anschlüsse (ETIM) | MO |
| Typ | 21; 22 |
| Höhen [mm] | 300; 500; 600; 900 |
| Längen [mm] | 615; 815; 1015; 1215; 1415; 1615 |
Anschlusszeichnung
Schnellmontage-Set, Blind- und Spezialentlüftungsstopfen,
werkseitig voreingestellter Ventileinsatz (standardmäßig rechts montiert, wechselbar auf links)*
* Thermostatkopf und Anschlussgarnitur = Sonderausstattung.
Design-Planheizkörper Tinos H Flex
6-Muffen-Ventilheizkörper mit Mittenanschluss und vorgesetzter beidseitig verzinkter Design-Planfrontfläche mit geraden, umlaufenden und fugenlosen Seitenabschlüssen.
Fertiglackierter, mit Epoxydharzpulver beschichteter Heizkörper mit Laschenaufhängung, aus Stahlblech DC01 nach EN 10130 und EN 10131, zur Anwendung in Warmwasserheizungsanlagen nach DIN 4751.
Bedienseite durch Ventilumbau frei wählbar.
Entfettet, phosphatiert, im KTL-Verfahren tauchgrundiert und pulverbeschichtet nach DIN 55 900. Farbe RAL 9016, weitere RAL Farben auf Anfrage.
Wärmeleistung gemäß EN 442 und bei WSP-CERT registriert. RAL-Gütezeichen.
Montageverpackt, mit Pappkantenschutz, Kunststoffschutzecken und Schrumpffolie.
Mit integrierter Ventilgarnitur und werkseitig voreingestelltem Ventileinsatz (Regelbereich 0,05- 0,70 m³/h, 11 Einstellwerte) zum Anbau von Thermostat-Ventilköpfen mit 30x1,5 mm Anschluss. Ventilgarnitur werkseitig für 2-Rohr-Betrieb, Anschlussmöglichkeit 2 x G ” mittig von unten über entsprechende Anschlussverschraubungen. Anschluss seitlich 4 x G ” möglich.
Mit Design-Zierabdeckung und Seitenverkleidungen und 4 rückseitig aufgeschweißten Laschen. Mit Schnellmontage-Set, bestehend aus Halter, Aushebesicherung/Schallschutzeinlage, Distanzhalter, Schrauben und Dübel, gem. VDI 6036 AK 2.
Ventileinsatz ” standardmäßig rechts vormontiert, bauseitige Montage links möglich; Blind- und Entlüftungsstopfen werkseitig montiert.
Für Purmo Heizkörper wird für einen Zeitraum von 10 Jahren* ab Kaufdatum eine Garantie auf alle Herstellungsfehler gewährt, wenn sie unter normalen Bedingungen und als geschlossene warmwasserbasierte Heizsysteme verwendet werden. Die Garantie gilt nicht für Defekte, die durch Installations- oder Handhabungsfehler, unsachgemäßen Gebrauch oder externe Faktoren wie Wasserqualität oder sauerstoffdurchlässige Rohre verursacht wurden.
Für Fußbodenheizungsprodukte und Rohrleitungselemente wird bei fachgerechter Verarbeitung und Betrieb eine Garantie von 10 Jahren für alle Flächenheizungs-Komponenten (außer elektrischen und elektronischen Komponenten) gewährt. Für das PexPenta Heizrohr erhalten Sie eine Garantie von 30 Jahren und für alle elektrischen und elektronischen Komponenten von 2 Jahren.
* 6 Jahre für verzinkte Heizkörper und 2 Jahre für alle elektronischen und elektrischen Komponenten und Ersatzteile, die separat verkauft werden (Seitenabdeckungen, obere Gitter, Kunststoffklammern, Stopfen, Entlüftungsstopfen, Befestigungsteile).
CE Konformitätserklärung
| Unterlage | Kategorie |
|---|---|
| Ausschreibungstext | Ausschreibungstext |
| Prospekt Tinos H Flex | Katalog |
| Datenblatt | Technische Unterlagen |
| Technisches Datenblatt Tinos H Flex | Technische Unterlagen |
Tinos H Flex Planheizkörper mit Mittenanschluss
