Narbonne V
Pystysuuntaiset sisustusradiaattorit

Narbonne V

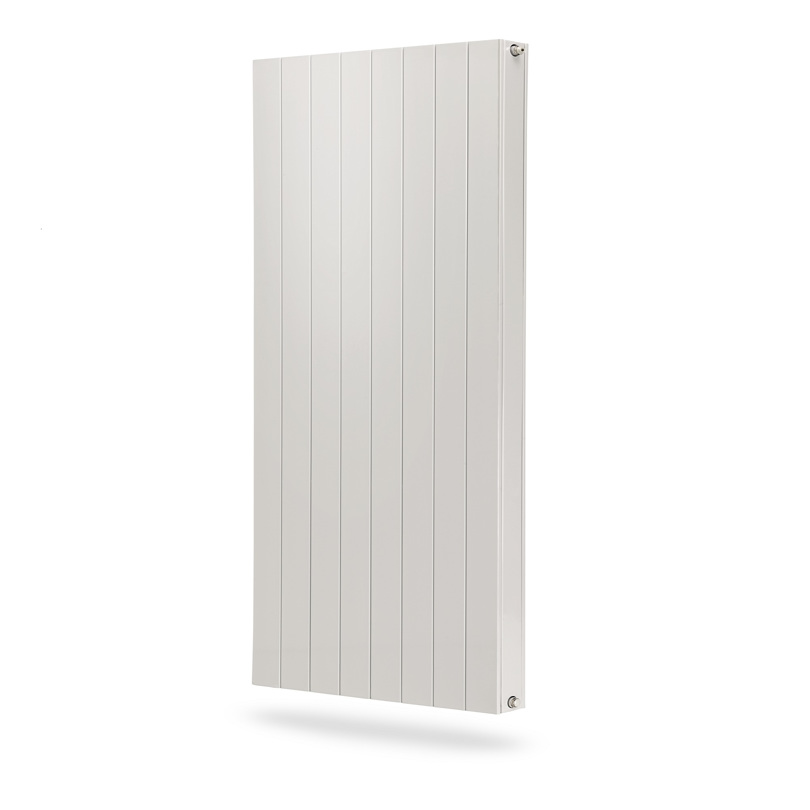

Narbonne V designradiaattorin rakenne perustuu suorakulmaisiin teräsprofiileihin, jotka sijaitseva pystyasennossa. Tuote sopii erinomaisesti esimerkiksi julkisiin tiloihin. Tuote on varustettu päätysuojilla. Putkikytkennät sijaitsevat radiaattorin sivupäädyissä ja niissä on ½” sisäkierre. Meno- ja paluuyhteiden sijainti tulee ilmoittaa tuotetta tilattaessa. Teräsprofiileiden välissä on 2 mm väli, jolloin maalipinta saadaan peittämään tuotteen kauttaaltaan. Vakiovärin RAL 9016 lisäksi on saatavana useita värivaihtoehtoja. Tuotetakuu 10 vuotta.

Tekniset tiedot
Maks. järjestelmälämpötila °C 110
Standardi EN442
Liitäntämitat 2 x G 1/2
Paineluokka PN5
Materiaali Teräsprofiili
Vakioväri Valkoinen RAL 9016
Liitännät (ETIM) 67
Tuotetyypit 10; 11; 20; 21
Korkeudet (mm) 1200; 1400; 1600; 1800; 2000; 2200
Leveydet (mm) 142; 214; 286; 358; 430; 502; 574; 646; 718; 790; 862; 934; 1006; 1078; 1150; 1222; 1294; 1366; 1438; 1510

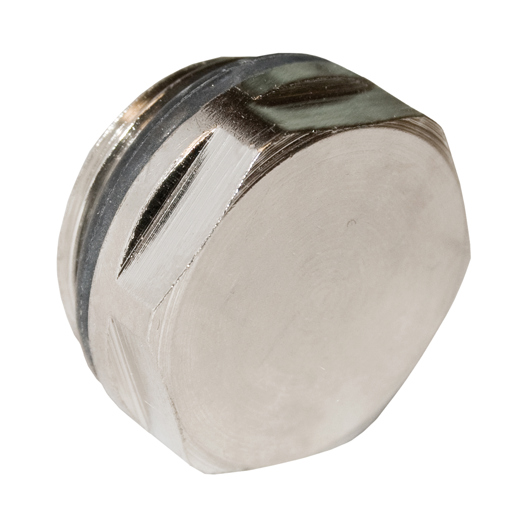

Sivuliitäntä ETIM 32. Sivuliitäntä edellyttää ulkoisen radiaattoriventtiilin käyttöä. Sivuliitännöissä alaliitännät on suljettu tulpilla.

ETIM 32 Horizontal connection

Diagonaaliliitäntä ETIM 37. Diagonaaliliitäntä edellyttää ulkoisen venttiilin käyttöä. Diagonaaliliitännöissä alaliitännät on suljettu tulpilla.

ETIM 37 Horizontal connection

Diagonaaliliitäntä ETIM 62. Diagonaaliliitäntä edellyttää ulkoisen venttiilin käyttöä. Diagonaaliliitännöissä alaliitännät on suljettu tulpilla.

Hor-connection-ETIM-62-1219.svg

Sivuliitäntä ETIM 67. Sivuliitäntä edellyttää ulkoisen radiaattoriliitännän tai -venttiilin käyttöä. Sivuliitännöissä alaliitännät on suljettu tulpilla.

ETIM 67 Horizontal connection

Vaakasuuntainen liitäntä ETIM 72

ETIM 72 Horizontal connection

Vaakasuuntainen liitäntä ETIM 27

ETIM 27 Horizontal connection

Purmo Group Finland Oy myöntää tuotteilleen 10 vuoden takuun toimituspäivästä laskien. Sähköisten komponenttien osalta takuu on kaksi vuotta. Takuu kattaa materiaali -ja valmistusviat. Korvattavan tuotteen tilalle toimitamme veloituksetta samanlaisen tai teknisiltä ominaisuuksiltaan vastaavan tuotteen. Lue lisää Takuuehdot osiossa.

10 year warranty



Narbonne V

Valitse radiaattorityyppi, jonka haluat laskea.

1500
3000
200
1000
55
45
20
1000
-10
10

Lämpötehot lasketaan standardin DIN 4703-3: 2000-10 mukaisesti. Huom! Tämä laskuri näyttää yleensä vakiotuotteet valkoisella RAL 9016 -värillä. Kiinnitä huomiota myös liittimiin ja kannakkeisiin. Jos tarvitset apua, ota yhteyttä asiakaspalveluumme.

Tyyppi 10
Näillä asetuksilla ei löytynyt tuloksia.
Tyyppi 11
Näillä asetuksilla ei löytynyt tuloksia.
Tyyppi 20
Näillä asetuksilla ei löytynyt tuloksia.
Tyyppi 21
Näillä asetuksilla ei löytynyt tuloksia.
